單三相風機測試系統功能技術參數
一、 測試產品要求
1、測試產品：單三相風機，單相風機最大功率2.3KW,三相風機最大功率5KW，啟動電流3-5倍；外置30KVA三相變頻變壓電源。
2、測試要求:單相風機分三檔功率，需要儀器三檔轉換測試；三相功率一檔測試；外接啟停按鈕，以及功率重測按鈕，當風機有異響，需要對風機最大檔供電，重復對功率測試；測試結果自動存入數據庫，測試結果可查詢。
3、需要測試功率的同時，測試振動位移，位移0.2-4.6mm，測試記錄5秒后的振動結果。
4、測試平臺要求：測試臺夾線段子，留有啟動電容端子，單相電機主副繞組及三檔、三相電機測試端子。
二、測試系統(MNSTS)介紹
系統型號：HZ8157TPH(外置三相30KVA變頻電源)
1、實現任務：
用于對單三相風機進行 接地電阻、絕緣電阻、交流耐壓、泄漏電流、功率【電壓、電流、功率、振動】、低壓啟動項目的電氣安全性能測試。
2、測試系統(MNSTS)功能簡介
2.1內置高性能計算機，配合上位機軟件可實現數據海量存儲，根據產品測試需要，設置不同的測試組，當測試需要時，只需調用測試組即可，測試結果會存入數據庫，可以利用軟件進行查詢測試結果；
2.2單三相通用綜合測試儀，接地、絕緣、耐壓、單三相泄漏、單三相功率、單三相低啟聯合測試，人力成本節約80%以上；
2.3內置高性能三相程控變頻電源（失真度<1%,效率高于80%），泄漏和功率項測試電壓及頻率可根據需要在一定范圍內任意設置，相電壓10-300V，頻率50-60HZ可設置。
2.4國際化安規標準：滿足IEC60335-1、GB4706.1、GB4943等國內外安規標準測試；
2.5國內首創LPA(線性)技術，輸出波形失真度<1%，調節細度高，測量結果可靠；
2.6國內率先實現2%測試精度，率先實現0.2秒穩定升壓/升流，國內測試速度最快；
2.7無觸點升壓升流，50/60Hz雙頻輸出，滿足國內/出口產品的測試要求；
2.8智能分析記憶，系統自檢和自動保護功能，聲光報警提示。
三、儀表技術資料
技術規格參數：
|
測試功能說明 |
HZ8157PTH：接地電阻、絕緣電阻、交流耐壓、泄漏電流、功率、振動、低壓啟動 |
|
|
工作條件 |
工作電源 |
AC220V±10%,50/60Hz±5% |
|
環境溫度 |
0－40℃ |
|
|
環境濕度 |
20－80%RH |
|
|
顯示方式 |
大屏幕液晶顯示器，顯示器可以前后收縮，上下、左右移動 |
|
|
變頻電源 |
外置三相30KVA |
|
|
保護方式 |
保險絲、斷路器、過熱、過流軟件保護 |
|
|
測試器具類型設定 |
單相器具 |
|
|
報警方式 |
聲光報警：蜂鳴器、指示燈、三色報警燈 |
|
|
測試組數 |
無限制 |
|
|
標準配置功能 |
外置報警燈 |
三色報警燈 |
|
遙控開關功能 |
啟動、停止、功率重測按鈕 |
|
|
接口功能 |
USB接口，以太網接口，全自動點檢工裝接口 |
|
|
功率測試功能、延遲判斷 |
功率延遲判斷，功率不設定測試時間，拔掉產品自動停止測試，或自動測試下一個項目；絕緣、功率、低壓啟動測試，延遲判斷時間可設置 |
|
|
線路補償功能 |
測試項目設置完畢，只需一次電路補償，下次開機使用，無需再線路補償 |
|
|
標準型號 |
HZ8157TPH(30KVA) |
|
|
技術參數 |
||
|
接 |
接地電阻測試方式 |
四線制 |
|
空載輸出電壓 |
<12V |
|
|
輸出電流設定范圍 |
AC:3.00-32.00A連續可調恒流輸出 50/60Hz雙頻可選 |
|
|
輸出電流分辨率 |
0.01A |
|
|
輸出電流精度 |
3.00-9.99A：±（2%設定值+0.20A） |
|
|
10.00-32.00A：±（2%設定值） |
||
|
接地電阻設定范圍 |
上限：0-600mΩ |
|
|
下限：0-600mΩ 0=關閉 |
||
|
接地電阻測量范圍 |
3.00A≤輸出電流≤10.00A， 0-600mΩ |
|
|
10.00A＜輸出電流≤20.00A， 0-300mΩ |
||
|
20.00A＜輸出電流≤32.00A， 0-200mΩ |
||
|
|
||
|
接地電阻測量分辨率 |
1mΩ |
|
|
電阻歸零 |
0-100mΩ |
|
|
接地電阻測量精度 |
1.5%讀數值+3mΩ |
|
|
測試時間設置范圍 |
0.0，0.1-999.9S 0.0=持續輸出 |
|
|
測試時間分辨率 |
0.1S |
|
|
測試時間精度 |
±（0.1%設定值+0.05s） |
|
|
絕 |
額定輸出負載/電流 |
1VA(1000V/1mA) 1mA |
|
輸出電壓紋波 |
阻性負載，1000V/1mA，<5% |
|
|
輸出電壓設定范圍 |
DC: 100-1000V連續可調 |
|
|
輸出電壓分辨率 |
1V |
|
|
輸出電壓精度 |
±（1.5%設定值+3V） |
|
|
絕緣電阻設定范圍 |
上限：0,1-3000MΩ 0=關閉 |
|
|
下限：1-3000MΩ |
||
|
絕緣電阻測量范圍 |
0.50-99.99-999.9-3000MΩ |
|
|
絕緣電阻測量分辨率 |
0.01MΩ/0.1MΩ/1MΩ |
|
|
電阻補償 |
0-5000nA |
|
|
絕緣電阻測量精度 |
100-499V：＜100MΩ：±(5%讀數值+0.5MΩ)；100MΩ－1000MΩ：±(10%讀數值+5MΩ) |
|
|
500-1000V：＜100MΩ：±(2%讀數值+0.2MΩ)；100MΩ－3000MΩ：±(5%讀數值+2MΩ) |
||
|
延遲時間 |
0.5-999.9S |
|
|
測試時間設置范圍 |
0.0,0.1-999.9S 0.0=持續輸出 |
|
|
測試時間分辨率 |
0.1S |
|
|
測試時間精度 |
±（0.1%設定值+0.05s） |
|
|
交 |
耐電壓測試類型 |
冷態耐電壓測試 |
|
額定輸出負載 |
200VA （AC：5000V/40mA） |
|
|
輸出電壓調整率 |
＜2%（空載到滿載） |
|
|
輸出電壓設定范圍 |
AC:100-5000V ;50Hz/60Hz雙頻可選 |
|
|
輸出電壓分辨率 |
1V |
|
|
輸出電壓精度 |
±(1.5%設定值+3V) |
|
|
擊穿電流設定范圍 |
上限：0.000-9.999-40.00mA |
|
|
下限：0.000-9.999-40.00mA 0.000=關閉 |
||
|
擊穿電流測量范圍 |
0.050-9.999-40.00mA |
|
|
擊穿電流測量分辨率 |
0.001mA/0.01mA |
|
|
電流歸零 |
0.000-2.000mA |
|
|
擊穿電流測量精度 |
±(1.5%讀數值+0.005mA) |
|
|
升壓時間 |
0.0-999.9S |
|
|
緩降時間 |
0.0-999.9S |
|
|
測試時間設置范圍 |
0.0,0.1-999.9S 0.0=持續輸出 |
|
|
測試時間分辨率 |
0.1S |
|
|
測試時間精度 |
±（0.1%設定值+0.05s） |
|
|
泄 |
額定負載功率范圍 |
內置變頻電源功率決定 |
|
泄漏類型設定 |
靜態泄漏，動態泄漏 |
|
|

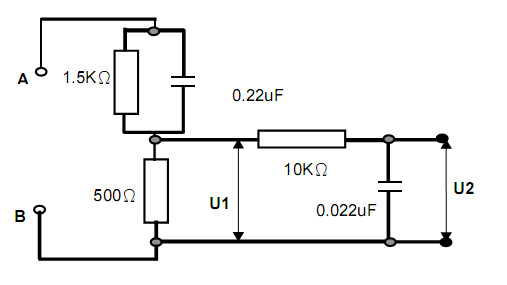

模擬阻抗類型（可訂制） |
GB/T12113(idtIEC60990)Fig.4，GB4706.1-2005 |
|
|
輸出電壓倍率 |
任意設置電壓（由變頻電源輸出） |
|
|
輸出電壓設定范圍 |
AC:0.0-300.0V |
|
|
輸出電壓測量范圍 |
AC:5.0-300.0V |
|
|
輸出電壓測量分辨率 |
0.1V |
|
|
輸出電壓測量精度 |
±(1.5%讀數值+3V) |
|
|
泄漏電流設定范圍 |
上限：0.000-9.999-20.00mA |
|
|
下限：0.000-9.999-20.00mA 0.000=關閉 |
||
|
泄漏電流測量范圍 |
0.005-9.999－20.00mA |
|
|
泄漏電流測量分辨率 |
0.001mA/0.01mA |
|
|
電流歸零 |
0.000-2.000mA |
|
|
泄漏電流測量精度 |
0.005-9.999mA ±(1.5%讀數值+0.005mA) |
|
|
10.00-20.00mA ±(1.5%讀數值+0.05mA) |
||
|
測試時間設置范圍 |
0.0,0.1-999.9S 0.0=持續輸出 |
|
|
測試時間分辨率 |
0.1S |
|
|
測試時間精度 |
±（0.1%設定值+0.05s） |
|
|
功 及 振 動 |
額定負載功率范圍 |
由隔離變壓器/內置變頻電源功率決定 |
|
輸出電壓倍率 |
任意設置電壓（由變頻電源輸出） |
|
|
輸出電壓設定范圍 |
AC:0.0-300.0V |
|
|
輸出電壓測量范圍 |
AC:5.0-300.0V |
|
|
輸出電壓測量分辨率 |
0.1V |
|
|
輸出電壓測量精度 |
±(0.25%讀數值+0.25%量程值) |
|
|
功率設定范圍 |
上限：0-10KW |
|
|
下限：0-10KW 0=關閉 |
||
|
功率測量范圍 |
5.0-999.9-10KW，實際測量范圍由內置變頻電源功率決定 |
|
|
功率測量分辨率 |
0.1W/1W |
|
|
功率測量精度 |
±(0.25%讀數值+0.25%量程值) |
|
|
電流設定范圍 |
上限：0.000-9.999-32.00A |
|
|
下限：0.000-9.999-32.00A |
||
|
電流測量范圍 |
0.050-9.999-32.00A |
|
|
電流測量分辨率 |
0.001A/0.01A |
|
|
電流測量精度 |
±(0.25%讀數值+0.25%量程值) |
|
|
延遲時間 |
0.2-999.9S |
|
|
測試時間設置范圍 |
0.0,0.1-999.9S 0.0=持續輸出 |
|
|
測試時間分辨率 |
0.1S |
|
|
測試時間精度 |
±（0.1%設定值+0.05s） |
|
|
啟 |
額定負載功率范圍 |
內置變頻電源功率決定 |
|
輸出電壓倍率 |
任意設置電壓（由變頻電源輸出） |
|
|
輸出電壓設定范圍 |
AC:0.0-300.0V |
|
|
輸出電壓測量范圍 |
AC:5.0-300.0V |
|
|
輸出電壓分辨率 |
0.1V |
|
|
輸出電壓測量精度 |
±(0.25%讀數值+0.25%量程); |
|
|
電流設定范圍 |
上限：0.000-9.999-20.00A |
|
|
下限：0.000-9.999-20.00A |
||
|
電流測量范圍 |
0.050-9.999-20.00A |
|
|
電流測量分辨率 |
0.001A/0.01A |
|
|
電流測量精度 |
±(0.25%讀數值+0.25%量程值) |
|
|
延遲時間 |
0.2-999.9S |
|
|
測試時間設置范圍 |
0.0,0.1-999.9S 0.0=持續輸出 |
|
|
測試時間分辨率 |
0.1S |
|
|
測試時間精度 |
±（0.1%設定值+0.05s） |
|
